Jakie rury do wentylacji grawitacyjnej wybrać dla najlepszej efektywności systemu?

• Rury powinny mieć gładką powierzchnię wewnętrzną
• Minimalna zalecana średnica wynosi 10 cm
• Najpopularniejsze materiały to PVC, stal ocynkowana i aluminium
• Ważna jest odporność na korozję i wilgoć
• System wymaga rur o niskich oporach przepływu powietrza

Wentylacja grawitacyjna działa na zasadzie naturalnego przepływu powietrza dzięki różnicy temperatur między wnętrzem a zewnętrzem budynku. Dobór odpowiednich rur jest kluczowy dla sprawnego funkcjonowania całego systemu. W przeciwieństwie do wentylacji mechanicznej, grawitacyjna nie wymaga wentylatorów, ale potrzebuje dobrze zaplanowanych przewodów. Im bardziej gładka powierzchnia wewnętrzna, tym mniejsze opory przepływu powietrza i tym lepszy ciąg. Przepisy określają, że pole przekroju kanałów nie może być mniejsze niż 0,016 m², a przewody powinny być prowadzone pionowo z dopuszczalnym odchyleniem do 30 stopni.

Odpowiednie rury wentylacyjne zapewniają prawidłowy przepływ powietrza, usuwanie wilgoci i zanieczyszczeń, co bezpośrednio wpływa na zdrowie mieszkańców i stan techniczny budynku. Warto skonsultować się ze specjalistą, który pomoże dobrać najlepsze rozwiązanie uwzględniające specyfikę budynku.

Materiały stosowane w rurach wentylacyjnych

Rury z PVC są lekkie, odporne na korozję i niedrogie, co sprawia, że sprawdzają się w miejscach bez dużych różnic ciśnienia i wysokich temperatur. Ich montaż jest prosty, choć niektóre mogą nie być odporne na długotrwałe działanie promieni UV. Rury stalowe ocynkowane wyróżniają się wytrzymałością, odpornością na wysokie temperatury i długą żywotnością, ale są cięższe i droższe.

Aluminium to materiał łączący lekkość, wytrzymałość i odporność na korozję. Rury aluminiowe mają estetyczny wygląd i sprawdzają się w wielu typach wentylacji. W najnowszych instalacjach stosuje się również stal nierdzewną, która doskonale sprawdza się w pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy kuchnie.

Parametry techniczne rur wentylacyjnych

Średnica rur powinna wynosić minimum 10 cm, co zapewnia odpowiedni ciąg. Zbyt małe przekroje mogą prowadzić do zawilgocenia pomieszczeń i rozwoju pleśni. Gładkość powierzchni wewnętrznej bezpośrednio wpływa na opory przepływu – dlatego lepiej sprawdzają się rury o gładkich ściankach, jak rury spiro, niż elastyczne rury karbowane.

Warto rozważyć zastosowanie rur izolowanych, które zapobiegają skraplaniu się wilgoci. Przy montażu należy unikać ostrych załamań, stosując łuki o kącie nie większym niż 45 stopni, co minimalizuje opory przepływu powietrza i zwiększa efektywność całego systemu wentylacji grawitacyjnej.

Najczęściej zadawane pytania

• Czy rury PVC są odpowiednie do wentylacji grawitacyjnej? Tak, rury PVC są często stosowane ze względu na ich lekkość, odporność na korozję i przystępną cenę.
• Jaka powinna być minimalna średnica rur? Minimalna zalecana średnica to 10 cm, co zapewnia odpowiedni ciąg i przepływ powietrza.
• Czy można stosować elastyczne rury karbowane? Nie są zalecane na długich odcinkach ze względu na większe opory przepływu powietrza.
• Jak często należy czyścić rury wentylacyjne? Zaleca się profesjonalne czyszczenie minimum raz na 1-2 lata.
• Czy warto inwestować w rury izolowane? Tak, zapobiegają one skraplaniu wilgoci na ściankach przewodów.

ŹRÓDŁO:

• [1]https://www.waso-klimatyzacja.pl/jakie-rury-wykorzystuje-sie-w-instalacjach-wentylacyjnych/[1]
• [2]https://www.leroymerlin.pl/produkty/kuchnia-i-jadalnia/wentylacja-kuchenna/kanaly-i-rury-wentylacyjne/[2]
• [3]https://www.multiklimatyzacja.pl/artykul/jak-dobrac-rury-do-wentylacji-grawitacyjnej-189706[3]

Jakie materiały na rury do wentylacji grawitacyjnej wybierać – PVC, stal ocynkowana czy aluminium?

Wybór odpowiedniego materiału na rury wentylacyjne ma kluczowe znaczenie dla efektywności całego systemu wentylacji grawitacyjnej. Każdy materiał ma swoje unikalne właściwości, które mogą być zaletą lub wadą w zależności od konkretnej sytuacji i oczekiwań użytkownika. Która opcja będzie najlepsza dla Twojego domu?

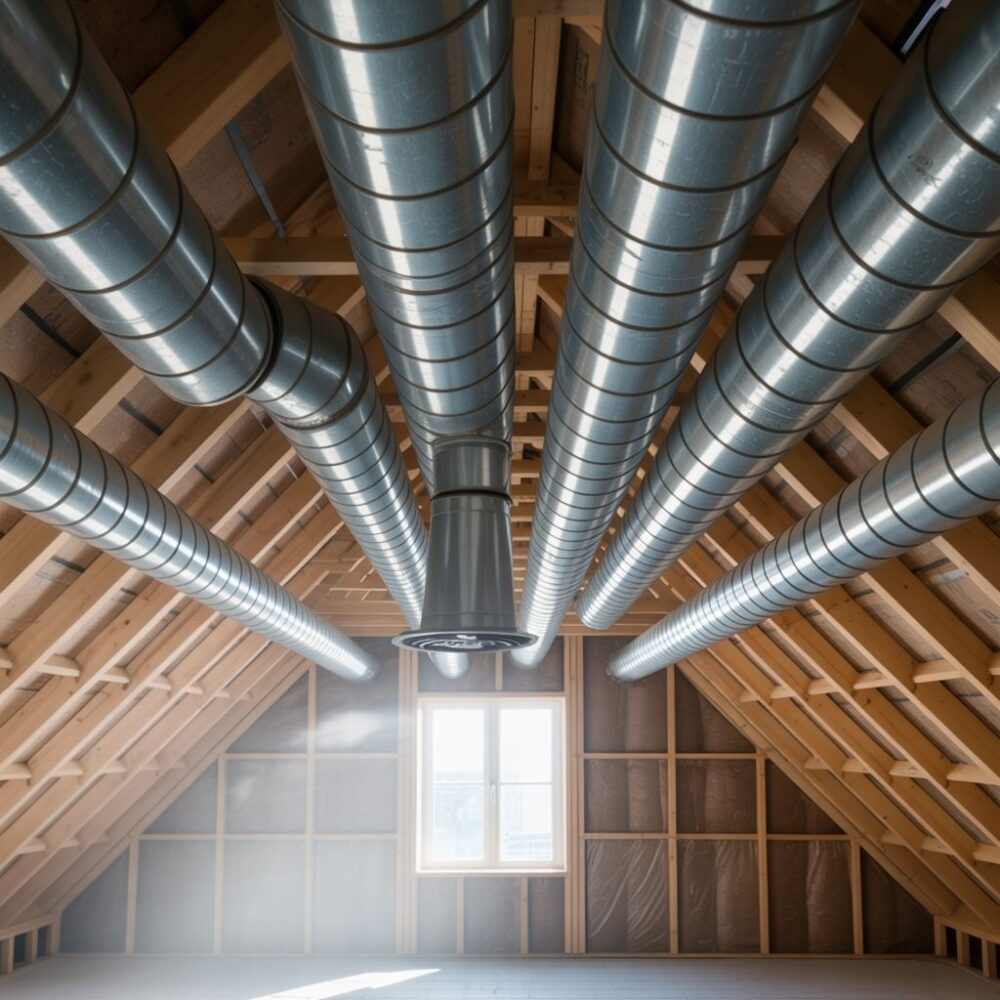

Rury z PVC cieszą się popularnością ze względu na przystępną cenę i łatwość montażu. Są lekkie, odporne na korozję i nie wymagają specjalistycznych narzędzi podczas instalacji. Ich gładka powierzchnia wewnętrzna sprzyja niezakłóconemu przepływowi powietrza, co jest kluczowe w systemach grawitacyjnych. Niestety, mają ograniczoną odporność na wysokie temperatury i mniejszą wytrzymałość mechaniczną.

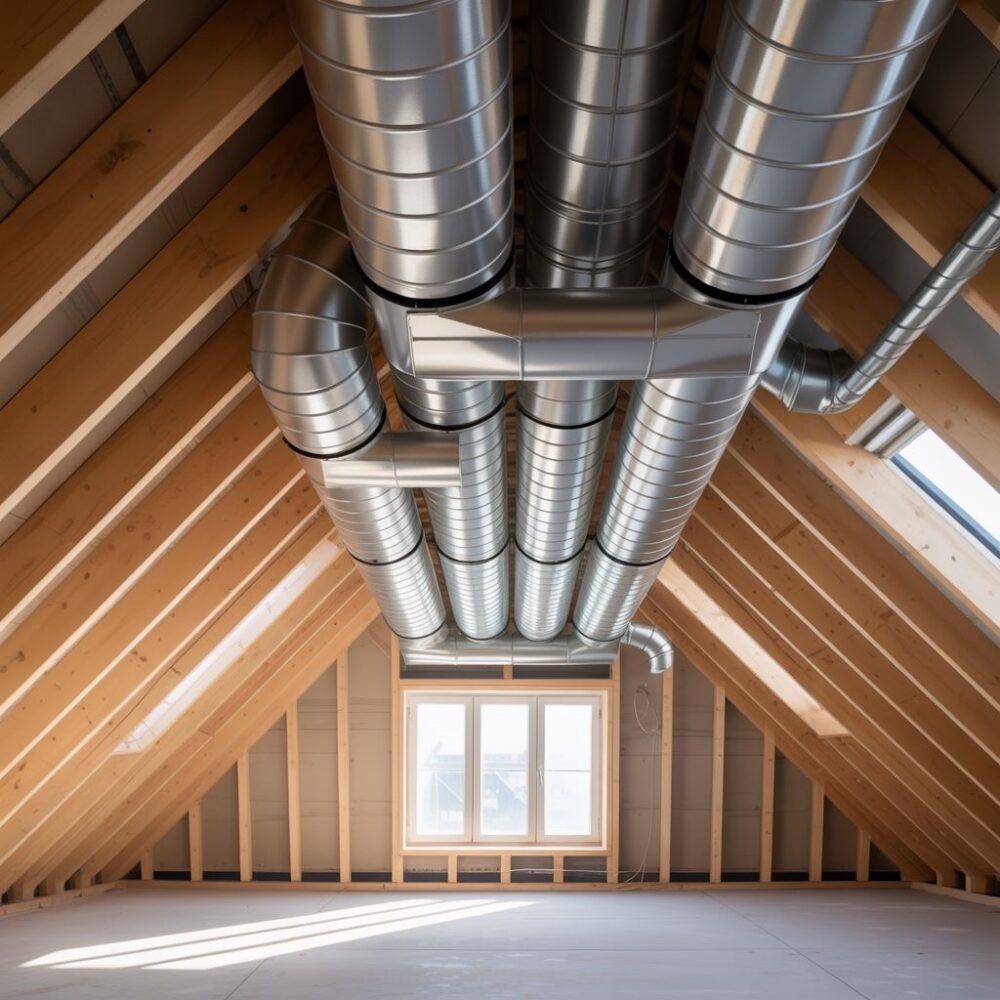

Stal ocynkowana i aluminium – trwałość kontra lekkość

Przewody ze stali ocynkowanej wyróżniają się wyjątkową trwałością i odpornością na wysokie temperatury. Dobrze sprawdzają się w intensywnie użytkowanych systemach oraz wszędzie tam, gdzie wymagana jest zwiększona wytrzymałość. Ich wadą jest większy ciężar i wyższa cena w porównaniu do PVC.

Z kolei aluminium stanowi swego rodzaju kompromis między stalą a tworzywem sztucznym. Jest lżejsze od stali, a jednocześnie bardziej wytrzymałe niż PVC. Materiał ten charakteryzuje się dobrą odpornością na korozję, estetycznym wyglądem i stosunkowo łatwym montażem. Rury aluminiowe są uniwersalne i sprawdzają się zarówno w wentylacji grawitacyjnej, jak i mechanicznej.

Na co zwrócić uwagę przy wyborze materiału?

Wybierając materiał na rury do wentylacji grawitacyjnej, należy wziąć pod uwagę kilka kluczowych czynników:

• Gładkość powierzchni wewnętrznej – im gładsza, tym mniejszy opór przepływu powietrza
• Odporność na wilgoć i korozję – szczególnie ważna w łazienkach i kuchniach
• Wytrzymałość mechaniczna i stabilność wymiarów w czasie
• Łatwość montażu i konserwacji systemu

W przypadku domów jednorodzinnych sprawdzają się zarówno rury z PVC, jak i aluminiowe, podczas gdy w budynkach wielorodzinnych czy obiektach komercyjnych często wybiera się stal ocynkowaną ze względu na jej trwałość. Warto skonsultować wybór materiału ze specjalistą, który pomoże dobrać rozwiązanie optymalne dla konkretnego budynku.

Optymalna średnica i kształt rur wentylacyjnych – parametry techniczne dla skutecznego przepływu powietrza

Odpowiedni dobór średnicy i kształtu rur to fundament sprawnie działającej wentylacji grawitacyjnej. Parametry te bezpośrednio wpływają na wydajność całego systemu, decydując o tym, czy powietrze będzie swobodnie przepływać przez instalację. Jak więc dobrać idealne wymiary, by zapewnić skuteczną wymianę powietrza w pomieszczeniach?

Przepisy budowlane jasno określają, że minimalna powierzchnia przekroju kanału wentylacyjnego powinna wynosić 0,016 m², a najmniejszy wymiar przewodu prostokątnego nie może być mniejszy niż 10 cm. W praktyce oznacza to, że dla kanałów okrągłych minimalna średnica to około 14 cm. Warto jednak pamiętać, że to absolutne minimum, a nie optymalne rozwiązanie – dla większych pomieszczeń czy wyższej kubatury wskazane są większe średnice.

Wpływ kształtu kanału na efektywność wentylacji

Pod względem aerodynamicznym kanały okrągłe (spiro) zdecydowanie wygrywają z prostokątnymi. Zapewniają mniejsze opory przepływu powietrza, co przekłada się na lepszy ciąg naturalny. Są też znacznie lżejsze (nawet o 25%) od prostokątnych o analogicznej wydajności, co ułatwia montaż i zmniejsza obciążenie konstrukcji.

Kanały prostokątne, mimo nieco gorszych parametrów przepływu, mają swoje zalety – lepiej wkomponowują się w murowane ściany i zajmują mniej miejsca przy tej samej powierzchni przekroju. W przypadku ograniczonej przestrzeni montażowej kanały płaskie mogą być jedynym rozsądnym rozwiązaniem, choć trzeba liczyć się z wyższymi oporami przepływu.

Zależność między długością kanału a siłą ciągu

Efektywność wentylacji grawitacyjnej zależy nie tylko od średnicy rur, ale również od ich długości. Dla zapewnienia odpowiedniej wydajności warto zwrócić uwagę na kilka kluczowych parametrów:

• Minimalna wysokość kanału wentylacyjnego 14×14 cm dla zapewnienia wydajności 30 m³/h wynosi około 3 m
• Kanał o wymiarach 14×14 cm i wysokości 5,5 m zapewni wydajność około 50 m³/h
• Przy zapotrzebowaniu na wydajność 70 m³/h potrzebny jest kanał o wysokości nawet 10,5 m
• Przekształcenie kanału o wymiarach 14×27 cm pozwala uzyskać tę samą wydajność przy wysokości około 3,5 m

Projektując system wentylacji grawitacyjnej, należy dążyć do zachowania podobnej długości wszystkich kanałów. Znaczne różnice mogą prowadzić do zakłócania wzajemnego ciągu, a nawet odwrócenia kierunku przepływu powietrza w krótszych kanałach. W przypadku nieuniknionych różnic w długości, rozwiązaniem może być zastosowanie regulowanych kratek wentylacyjnych, pozwalających na kontrolowanie siły ciągu.

Znaczenie gładkiej powierzchni wewnętrznej

Niezależnie od wybranego kształtu i średnicy, gładkość wewnętrznej powierzchni rur ma fundamentalne znaczenie dla minimalizacji oporów przepływu. W wentylacji grawitacyjnej, gdzie nie mamy dodatkowej siły w postaci wentylatora, każdy czynnik zwiększający opory ma krytyczne znaczenie dla efektywności całego systemu.

Dlatego warto rozważyć rury z materiałów zapewniających gładką powierzchnię wewnętrzną, jak PVC czy aluminium. Należy również unikać rur elastycznych karbowanych na dłuższych odcinkach, gdyż znacząco zwiększają one opory przepływu. Każde załamanie, zwężenie czy chropowatość wewnętrzna przekłada się na spadek wydajności całego systemu wentylacyjnego.

Najczęstsze błędy przy montażu rur w wentylacji grawitacyjnej – na co zwrócić szczególną uwagę?

Montaż rur wentylacyjnych w systemie grawitacyjnym to zadanie wymagające precyzji i wiedzy technicznej. Nawet pozornie drobne błędy mogą drastycznie obniżyć skuteczność całego systemu, prowadząc do problemów z wilgocią, pleśnią czy nieprzyjemnymi zapachami. Warto więc znać najczęstsze pułapki, w które wpadają instalatorzy i właściciele domów.

Jednym z podstawowych błędów jest nieprawidłowe łączenie rur wentylacyjnych. Złe uszczelnienie połączeń to prosta droga do nieszczelności, które zmniejszają ciąg i pozwalają na cofanie się zanieczyszczonego powietrza. Do uszczelniania połączeń warto stosować dedykowane materiały – silikony w pomieszczeniach wilgotnych jak łazienki czy kuchnie, a uszczelniacze akrylowe w suchych przestrzeniach. Pamiętajmy, że pianki montażowe nie nadają się do delikatnych miejsc ze względu na ich rozprężanie podczas schnięcia.

Błędy w prowadzeniu i izolacji kanałów

Niewłaściwy kąt nachylenia przewodów to kolejny poważny problem. Przepisy jasno określają, że kanały powinny być prowadzone pionowo z dopuszczalnym odchyleniem do 30 stopni. Zbyt długie odcinki poziome drastycznie ograniczają siłę ciągu i mogą całkowicie zaburzyć działanie wentylacji grawitacyjnej.

Kolejnym częstym błędem jest stosowanie zbyt ostrych załamań w instalacji. Przy konieczności zmiany kierunku kanału należy używać łuków o kącie nie większym niż 45 stopni, co minimalizuje opory przepływu powietrza. Każde ostre załamanie to dodatkowy opór, który osłabia naturalny ciąg powietrza.

Problemy z doborem i instalacją rur

Nieprawidłowy dobór średnicy rur to błąd, który trudno naprawić po zakończeniu prac. Wiele osób stara się zaoszczędzić przestrzeń, wybierając rury o zbyt małej średnicy, co kończy się słabym ciągiem i nieefektywną wymianą powietrza. Minimalna zalecana średnica rur w wentylacji grawitacyjnej powinna wynosić 10 cm, a pole przekroju kanałów nie może być mniejsze niż 0,016 m².

Przy montażu rur wentylacyjnych należy również unikać:

• Stosowania elastycznych rur karbowanych na długich odcinkach – zwiększają opory przepływu
• Montażu rur w nieogrzewanych przestrzeniach bez odpowiedniej izolacji termicznej
• Nieodpowiedniego mocowania przewodów, które może prowadzić do drgań i hałasu
• Braku zabezpieczenia przed kondensacją wilgoci wewnątrz kanałów

Znaczenie odpowiedniej izolacji

Brak lub niewłaściwa izolacja kanałów wentylacyjnych to błąd, który może przekreślić efektywność całego systemu. Szczególnie ważne jest zaizolowanie odcinków przechodzących przez nieogrzewane przestrzenie, takie jak poddasze czy piwnica. Zimne ściany przewodów powodują, że powietrze schładza się zbyt szybko, co osłabia ciąg naturalny.

Warto pamiętać, że grubość izolacji powinna być dobrana do konkretnych warunków, a nie przyjmowana uniwersalnie. Znaczenie ma zarówno lokalizacja kanałów, temperatura powietrza, jak i rodzaj zastosowanej izolacji. Dobrze zaprojektowana i wykonana izolacja kanałów to inwestycja, która zwraca się w postaci efektywnie działającej wentylacji i niższych rachunków za ogrzewanie.

Dobór odpowiednich rur wentylacyjnych dla różnych pomieszczeń domowych – łazienka, kuchnia, salon

Każde pomieszczenie w domu ma swoje specyficzne wymagania dotyczące wentylacji grawitacyjnej. Prawidłowy dobór rur wentylacyjnych to podstawa sprawnie działającego systemu, który zapewni nam komfort i zdrowy mikroklimat.

Łazienka – walka z wilgocią

W łazience, gdzie poziom wilgotności jest najwyższy, zalecane jest stosowanie rur o średnicy minimum 12 cm, a optymalnie 15 cm. Dla małych łazienek do 5m² wystarczająca będzie rura o średnicy 125 mm, natomiast w większych przestrzeniach warto zastosować kanały o średnicy 150 mm. Najlepszym materiałem będzie stal nierdzewna lub PVC ze względu na wysoką odporność na wilgoć i korozję.

Rury wentylacyjne w łazience powinny mieć gładką powierzchnię wewnętrzną, co zminimalizuje opory przepływu powietrza i zapobiegnie gromadzeniu się wilgoci. Warto rozważyć zastosowanie rur izolowanych, które dodatkowo chronią przed skraplaniem się pary wodnej na ściankach.

Kuchnia – odprowadzanie zapachów i oparów

W kuchni system wentylacyjny powinien skutecznie usuwać opary i zapachy. Zgodnie z normą, dla kuchni z oknem i kuchenką gazową wymagany jest przepływ powietrza na poziomie 70 m³/h, co przekłada się na potrzebę zastosowania rur o średnicy minimum 14 cm. Dla kuchni z kuchenką elektryczną można zastosować mniejszą średnicę – około 10-12 cm.

W tym pomieszczeniu szczególnie dobrze sprawdzą się:

• Rury z aluminium – lekkie i odporne na podwyższoną temperaturę
• Kanały ze stali ocynkowanej – wytrzymałe i odporne na uszkodzenia mechaniczne
• Przewody o przekroju okrągłym (typu spiro) – zapewniające najmniejsze opory przepływu

Salon i pozostałe pomieszczenia

W salonie i innych pomieszczeniach mieszkalnych wentylacja grawitacyjna ma nieco inne zadanie – zapewnienie świeżego powietrza bez tworzenia dyskomfortu. Salon w domu jednorodzinnym może wymagać rur o średnicy nawet 150-200 mm, szczególnie jeśli znajduje się tam kominek.

Warto pamiętać, że efektywny system wentylacji grawitacyjnej to taki, w którym powietrze swobodnie przepływa przez cały dom – od nawiewników w oknach lub ścianach pomieszczeń „czystych” do wywiewników w pomieszczeniach „brudnych” jak łazienka czy kuchnia.

Kluczowym aspektem jest zachowanie tej samej średnicy na całej długości kanału – każde zwężenie drastycznie zmniejsza efektywność całego systemu wentylacyjnego. Pamiętajmy też, że w przypadku wentylacji grawitacyjnej „więcej znaczy lepiej” – lepiej wybrać nieco większą średnicę niż za małą.
